Warum ist das Gating-System ein kritisches Problem beim Design von Spritzguss formen? Was sind die Gestaltungs prinzipien des Gating-Systems?

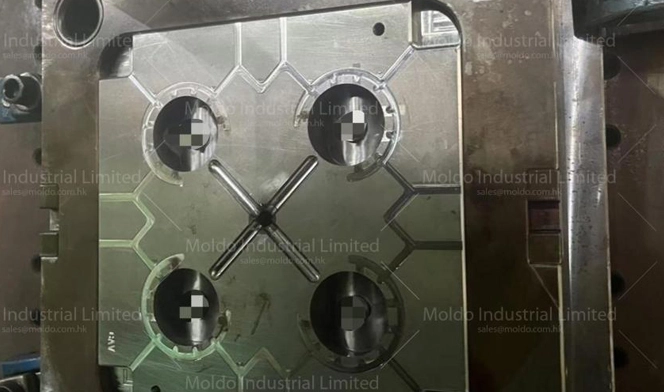

1. Das Design des Gating-Systems als Schlüssel problem im Spritzguss design

Das Gating-System, das in konventionelle (Kalt läufer) und läufer lose Systeme unterteilt werden kann, ist für das Design von Spritzguss formen von entscheidender Bedeutung. Vor dem Entwurf des Gating-Systems ist eine umfassende Analyse erforderlich, einschl ießlich Faktoren wie der Art des verwendeten Kunststoffs, der Geometrie und den Abmessungen des Teils, der Ausrüstung, möglicher Defekte während der Injektion, der Füll bedingungen. und Trennungs flächen auswahl. Das Gating-System wirkt sich erheblich auf die Qualität der Form aus, da es die Material-, Wärme-und Druck übertragung innerhalb des Hohlraums bestimmt, was sich auf die innere und äußere Qualität des Teils auswirkt. die Komplexität des Form prozesses, die Effizienz und die Schwierigkeit der Gestaltung und Herstellung von Formen. Die Wirksamkeit des Designs des Gating-Systems ist daher für eine erfolgreiche Teile produktion von entscheidender Bedeutung.

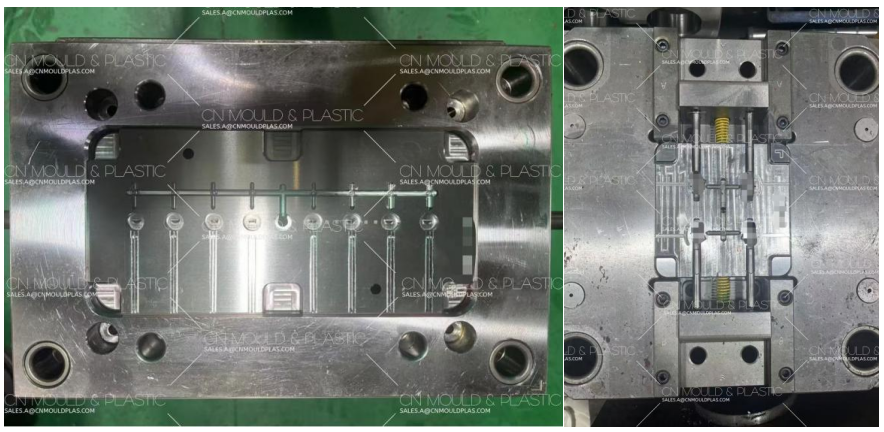

2. Grundprinzip ien des Gating-Systemdesigns

1) Design nach Materiale igen schaften

Das Gating-System sollte auf der Grundlage der Eigenschaften des Kunststoffs entworfen werden. Der richtige Gate-Typ, die richtige Menge und die richtige Position sollten ausgewählt werden, um sicher zustellen, dass die Schmelze den Hohlraum schnell und gleichmäßig unter gleichmäßigtem Druck und Temperatur füllt.

2) Minimieren Sie die Läufer länge

Wenn Sie den Läufer pfad so kurz wie möglich halten, wird die Menge der kalten Schnecke reduziert, der Schmelz druckverlust gesenkt, der Wärmeverlust minimiert, die Zykluszeit verkürzt und die Forme ffizienz verbessert.

3) Bequeme Tor-Lage und Größe

Die Position und Größe des Tores sollte das einfache Trimmen und Entfernen erleichtern, einen reibungslosen Auswurf der kalten Schnecke ermöglichen und sicherstellen, dass die Schweiß linien die Festigkeit der Teile nicht beeinträchtigen. Es sollte auch Verformungen oder Verwerfungen verhindern, die das Aussehen und die Funktional ität beeinträchtigen könnten.

4) Gute Entlüftung

Das Gating-System sollte es der Schmelze ermöglichen, den Hohlraum reibungslos zu füllen, während einges ch lossene Luft leicht aus dem Hohlraum entweichen kann.

5) Vermeiden Sie direkte Auswirkungen auf Kern oder Einsätze

Der Schmelz fluss sollte nicht direkt auf Kerne oder Einsätze treffen, da dies zu Biegung, Bruch oder Verformung dieser Elemente führen kann.

6) Projizierte Fläche auf Trennlinie minimieren

Die projizierte Fläche des Gating-Systems auf der Trennlinie sollte so klein wie möglich sein, um die Klemm kraft zu verringern.

7) Symmetrisch mit der Form achse ausrichten

Das Gating-System sollte idealerweise symmetrisch mit der Form achse ausgerichtet sein, wobei der Haupt-Anguss auf der Form platte zentriert ist.
