Rundungsdesign von Innen- und Außenformen von Kunststoffteilen

Kunststoffteile ohne Rundungsdesign

An den Verbindungsstellen der Oberflächen oder des Inneren von Kunststoffteilen sollten möglichst Rundungsübergänge verwendet werden, sofern keine Schattenwirkungen entstehen. Dies dient dazu, Spannungskonzentrationen zu vermeiden, die Festigkeit des Kunststoffteils zu erhöhen, den Fluss des Kunststoffs zu verbessern und das Entformen zu erleichtern. Wenn keine besonderen Anforderungen an die Struktur des Kunststoffteils bestehen, müssen alle Verbindungsstellen mit Rundungen versehen werden, wobei der Radius mindestens 1/3 der Wandstärke betragen sollte. Die Stirnseiten von Kunststoffteilen sollten keilförmig gestaltet werden, um die Herstellungskosten zu senken und die Lebensdauer der Form zu verlängern.

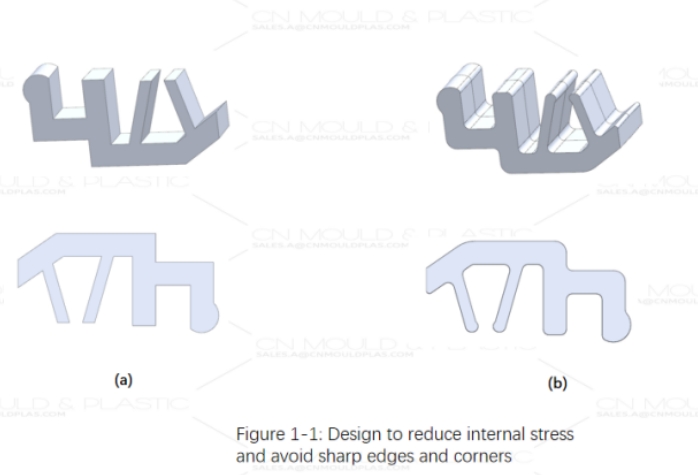

Wie in Abbildung 1-1(a) gezeigt, weist das Produkt scharfe Kanten auf. Alle Stellen, die zu Kreisbögen gestaltet werden können, sollten zu Kreisbögen gestaltet werden, wie in Abbildung 1-1(b) dargestellt. Ein solches Design bietet eine Reihe von Vorteilen: Beim Spritzgießen wird der Strömungswiderstand des Schmelzes reduziert, der Spritzdruck kann verringert werden, was der Füllung und Formung des Kunststoffteils förderlich ist; es wird verhindert, dass Kunststoffpulver in den spitzen Ecken zurückbleibt, d.h., es wird verhindert, dass sich das Kunststoffteil aufgrund von Schrumpfung verformt oder dass an den Kanten Spannungskonzentrationen auftreten, die leicht zu Rissen führen können. Gleichzeitig ermöglicht das Rundungsdesign des Kunststoffteils, dass der Kern und die Kavität der Form mit Rundungen gestaltet werden, was die inneren Spannungen von Kern und Kavität verringert. Daher sollten an den Ecken der Produktform spitzwinkelige Übergänge vermieden und angemessene Rundungsradien verwendet werden. Der Rundungsradius sollte in der Regel mindestens 0,5 mm betragen; der Innenrundungsradius kann die Hälfte der Wandstärke betragen, und der Außenrundungsradius kann 1,5-mal die Wandstärke betragen, wie in Abbildung 1-1(b) gezeigt. Abbildung 1-2 zeigt Beispiele für Rundungsdesigns an Kunststoffprodukten.

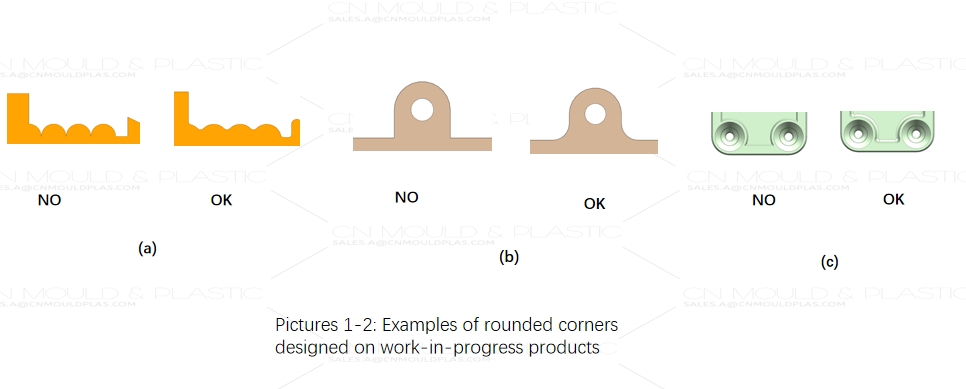

Unzureichendes Entwurfskonzept für Abrundungen von Kunststoffteilen

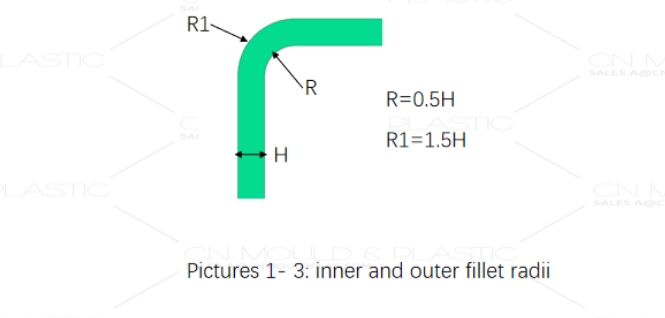

Beim Entwurf von Abrundungen an den Ecken der Innen- und Außenflächen von Kunststoffteilen müssen die Radien von Innen- und Außenrundungen wie in Abbildung 1-3 festgelegt werden, um eine gleichmäßige Wandstärke des Produkts zu gewährleisten.
