Zweifarbenwerkzeug - Schieber und Abwinkelstift-Kombination

Produktbeschreibung

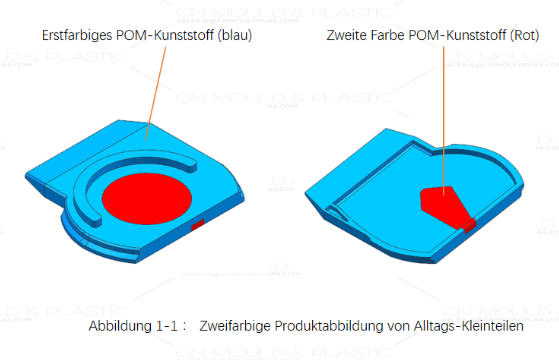

Abbildung 1-1 zeigt eine zweifarbige Produktzeichnung der internen Teile eines elektronischen Produkts. Die durchschnittliche Wandstärke beträgt 1,5 mm, und die äußeren Abmessungen sind 2,8 mm x 6,9 mm x 11,4 mm. Der grüne Teil besteht aus POM-Kunststoff der ersten Farbe mit einem Gewicht von 0,12 g, und der orangefarbene Teil ist die zweite Farbe, ebenfalls aus POM-Kunststoff, mit einem Gewicht von 0,015 g. Das Produkt weist eine relativ einfache Struktur auf und gehört zu den typischen präzisen zweifarbigen Spritzguss Produkten. Die Form erfordert eine Ausbringung von 8+8 Kavitäten pro Schuss.

Design-Schlüsselpunkte

1. Teilungslinie und Entformungsrichtung

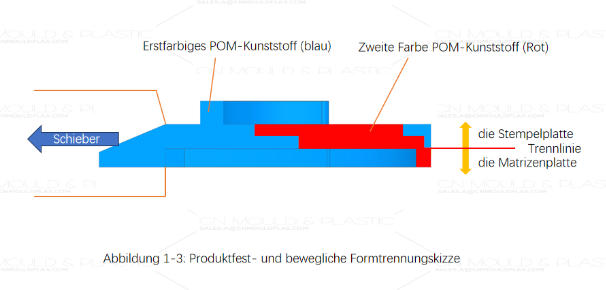

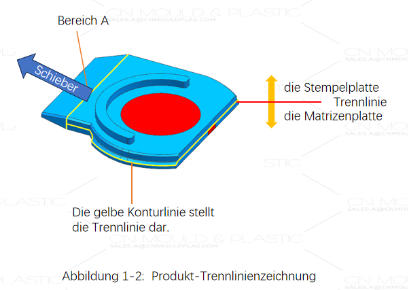

Das Produkt hat kleine Abmessungen und eine einfache Struktur. Darüber hinaus darf in dem angegebenen Bereich des Produkts keine Teilungslinie vorhanden sein (siehe Bereich A in Abbildung 9-2a). Daher kann nur eine Schieberformung verwendet werden. Für die Teilungslinie des Produkts gilt: außerhalb von Bereich A kann sie entlang der Linie der größten äußeren Form des Produkts platziert werden, wie in Abbildung 1-2 und Abbildung 1-3 dargestellt.

2. Festlegung des Angussystems

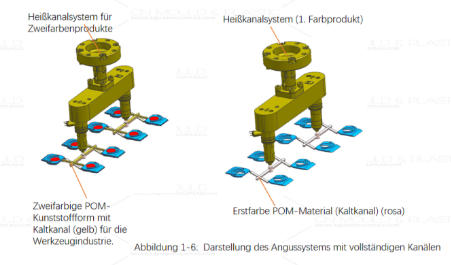

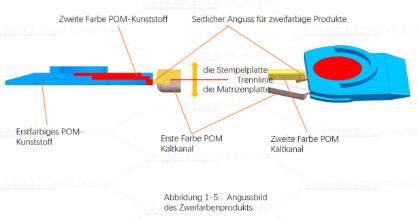

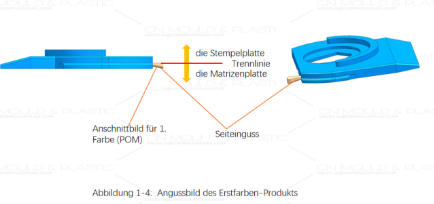

Diese Form wird für die Produktion auf einer horizontalen parallelen zweifarbigen Spritzgussmaschine verwendet. Das Produkt hat sehr kleine äußere Abmessungen, und beide Farben des Kunststoffs sind POM. Da es sich um eine mehrkavitäre Form handelt (insgesamt 16 Kavitäten), würde die Verwendung eines reinen Kaltrunner-Systems zu einem hohen Anteil des Kaltrunners am gesamten Spritzvolumen führen und so die Spritzguskosten erhöhen. Unter kompletter Überlegung wurde daher entschieden, für beide Farben des Produkts ein Angussystem zu verwenden, das von einem Heißrunner über einen Kaltrunner zu einem Seitenanguss führt. Der Kaltrunner wird in nachfolgenden Verarbeitungsschritten entfernt. Angesichts der kleinen Produktabmessungen und des begrenzten Raums für die Gestaltung des Runner-Systems wurde der Kaltrunner spezial als trapezförmiger Runner ausgelegt. Die Kaltrunner für das Produkt der ersten Farbe und das Produkt der zweiten Farbe sind getrennt auf der beweglichen Formhälfte und der festen Formhälfte angeordnet und so im Raum versetzt, wie in Abbildung 1-4 und Abbildung 1-5 zu sehen. Abbildung 1-6 zeigt die Gesamtzeichnung des Runner-Systems des Angussystems.

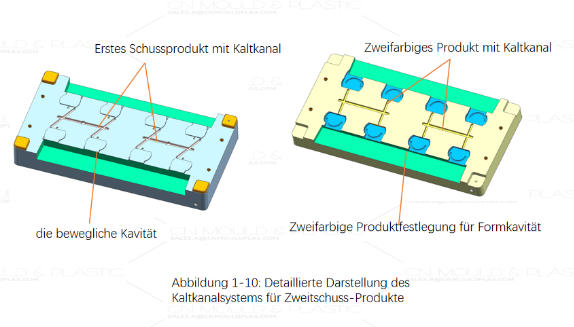

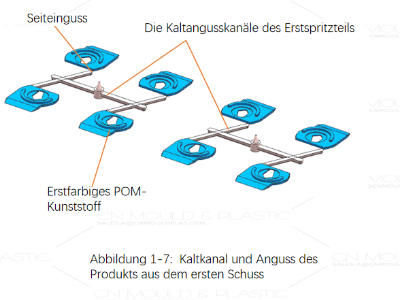

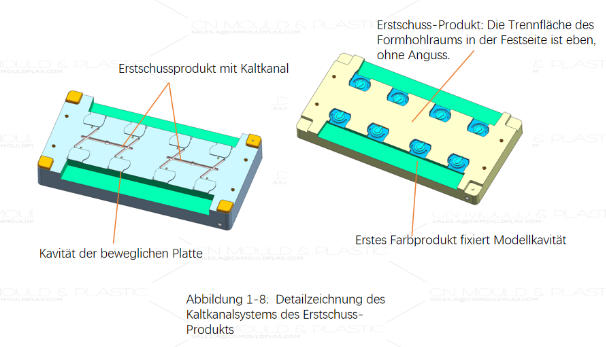

Der erste Design-Schlüsselpunkt dieser Form liegt in der Gestaltung des Runner-Systems und des Angussystems für den POM-Kunststoff der zweiten Farbe. Aufgrund der geringen Größe des zweifarbigen Produkts und der Begrenzung durch den Formraum wird der Kaltrunner des Produkts der ersten Farbe als Dichtungsbereich für den Kaltrunner des Produkts der zweiten Farbe verwendet. Der Kaltrunner des Produkts der ersten Farbe ist als trapezförmiger Runner ausgelegt und auf der beweglichen Formhälfte platziert. Die Teilungsfläche der festen Formhälfte für die Kavität der ersten Farbe ist eine ebene Fläche ohne Kaltrunner. Der Kaltrunner des Produkts der zweiten Farbe ist in der festen Formhälfte der Kavität der zweiten Farbe gestaltet. Bei der Spritzgussverarbeitung des POM-Kunststoffs der zweiten Farbe wird der POM-Kunststoff der zweiten Farbe mithilfe des Kaltrunners des Produkts der ersten Farbe (auf der beweglichen Formhälfte) abgedichtet und so geformt, wie in Abbildung 1-7 bis Abbildung 1-10 dargestellt.
