Produktstruktur-Design-und Entwicklungs prozess

Strukturelles Design kann in Entwicklungs design, adaptives Design und Varianten design unterteilt werden. Produkts truktur Design und Entwicklungs prozess können in die folgenden Phasen unterteilt werden:

1. Die neue Projekt phase

Entsprechend den Projektdesign-Anforderungen des Kunden, die Entwicklungs abteilung, vertriebs abteilung und Qualitäts kontroll abteilung nehmen an der Projekt überprüfung sitzung teil, um die Machbarkeit des Projekts und des Projektent wicklung leiters zu bestimmen, der für die Gesamt planung des Projekts ver antwort lich ist, und bereiten Sie dann die Entwurfs aufgabe vor buch und neues produkt kosten budget tabelle.

2. Entwurfs plan (Effekt zeichnung) Bühne

Nach der Festlegung des Entwicklungs projekts wird der Grafikdesign ingenieur die Zeichnung des Grafikdesign effekts innerhalb einer Woche fertigstellen.

1) Vom Projekt leiter einberufene Sitzung zur Überprüfung der Effekt zeichnung, einschl ießlich:

A. Machbarkeit der Struktur.

B. Verpackungs schema

C. Aussehen Farb anpassung.

D. Material anforderungen für Teile.

E. Ob die Funktion machbar ist.

2) Wenn bei der Überprüfung Probleme festgestellt werden, schlagen Sie rechtzeitig Änderungs vorschläge vor und wiederholen Sie die Effekt zeichnung.

3) Machen Sie einen guten Überprüfung bericht.

3. Entwurfs struktur diagramm bühne

1) In dieser Phase sind Bauingenieure und Elektronik ingenieure gemeinsam für die Arbeit ver antwort lich.

2) Der Statiker entwirft die Struktur zeichnung mit PROE (oder einer anderen Software) entsprechend der Effekt zeichnung. Wenn im Zeichen prozess auf dem PROE gefunden wird, kann nicht getan werden, oder kann nicht aus der Form heraus sein, sollte rechtzeitig vorgebracht werden, um zu sehen, ob Sie die Anforderungen an das Aussehen ändern können. Gewöhnliche Struktur zeichnungen müssen innerhalb von 5 Tagen abgeschlossen sein, komplexe Struktur zeichnungen müssen innerhalb von 7 Tagen abgeschlossen werden.

3) Berücksichtigen Sie die folgenden Probleme bei der Erstellung von Struktur zeichnungen:

A. Schrumpfung von Kunststoff teilen.

B. Entwurfs winkel der Form.

C. Probleme bei der Produktions montage.

D. Verpackungs schutz.

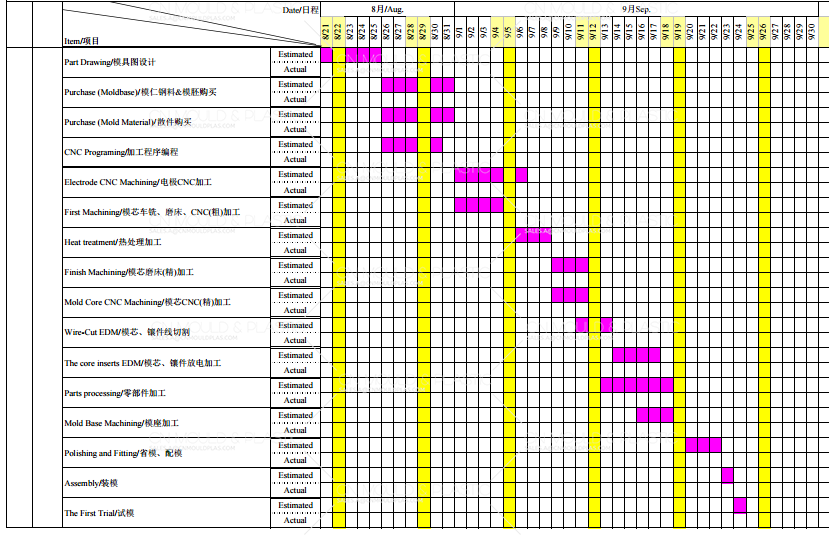

4. Schimmel produktions bühne

1) Stellen Sie Dokumente (2D-Zeichnungen, 3D-Zeichnungen) für die Form abteilung zur Herstellung der Form zur Verfügung.

Die Form abteilung muss das Ergebnis der Form prüfung nach Erhalt der Zeichnung datei bereitstellen. (Wenn die Produkt leistung nicht beeint rächt igt wird, kann die Struktur zeichnung entsprechend der Situation geändert werden, die von der Form abteilung reflektiert wird.)

2) Fordern Sie die Form abteilung auf, innerhalb von drei Tagen nach Erhalt der Produkt zeichnung zur Verfügung zu stellen:

Forms truktur zeichnung (3D-Zeichnung, 2D-Zeichnung), Form zeichnung sollte vom Ingenieur überprüft und bestätigt werden.

3) Schimmel Eröffnungs plan.

4) Inhalt der Überprüfung der Forms truktur: Trenn fläche, Auswurf stift und Material.

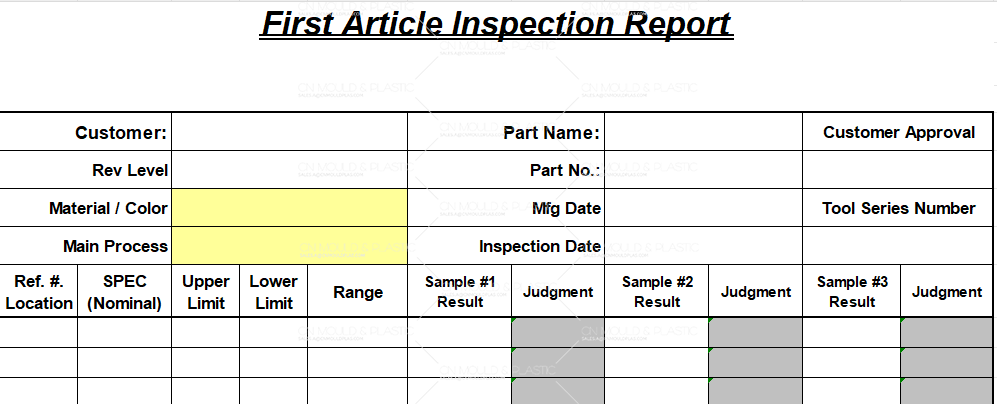

5. Die erste Projekt prototyp stufe

Der erste Projekt prototyp muss die Anforderungen erfüllen:

A. Es gibt kein offen sichtliches Klemm-und Klemm phänomen.

B. Die Abmessungen der Teile müssen innerhalb der Zeichnung toleranzen liegen.

C. Es gibt keine signifikanten Verformungen in den Teilen.

D. Versuchen Sie, die Montage zu sehen, ob es ein Problem gibt.

6. Probe produktions stufe

1) Der Statiker ist zwei Tage vor der Probe produktion für die Abhaltung der Vor produktions sitzung ver antwort lich: Die teilnehmen den Abteilungen haben Qualitäts kontrolle, Produktion, Verkauf, Beschaffung und Lager.

2) Bestätigen Sie, dass die Produktions linie die erforderlichen Produkte produzieren kann, und machen Sie die Produktions linie mit dem neuen Produktions prozess vertraut.

3) Produktions technik, um zu bestätigen, dass der Prozess ablauf angemessen ist, und überprüfen Sie die Arbeitszeit, das Gerät ist für den Einsatz geeignet.

7. Massen produktions stufe

1) Um sicher zustellen, dass die Produktions linie Produkte gemäß den Produkt qualitäts standards herstellen kann, sollten die Ingenieure der Entwicklungs abteilung folgenWährend der Produktion der ersten beiden Chargen von Waren, und wenn Probleme gefunden werden, müssen sie rechtzeitig behandelt werden.

2) Alle Änderungen und Produktions überlegungen sollten in einem Engineering Decision Memo (EDM) dokumentiert werden. Wenn die Verkaufs abteilung besondere Anforderungen hat, sollte sie in technische Daten umgewandelt und entsprechend den Anforderungen (z. B. Aktualisierung von Material blättern, Zeichnungen usw.) an jede Abteilung verteilt werden.
