Ausstoßung des feststehenden Formteils bei Zwei-Farben-Formwerkzeugen

Produktbeschreibung

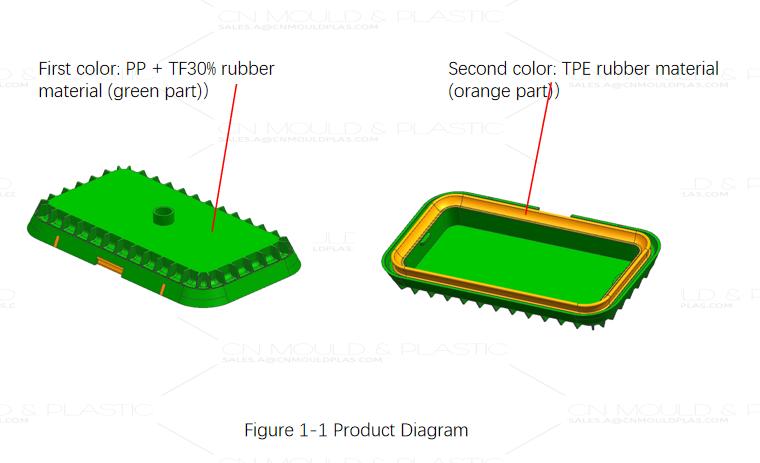

Abbildung 1-1 zeigt die zweifarbige Produktzeichnung der inneren Teile der Maschine. Die durchschnittliche Wandstärke beträgt 2 mm. Der grüne Teil besteht aus der ersten Farbe PP + TF30% -Kunststoff (harter Kunststoff) mit einem Gewicht von 47,8 g; der orange Teil besteht aus der zweiten Farbe TPE-Kunststoff (weicher Kunststoff) mit einem Gewicht von 4,4 g. Die Struktur des Produkts ist relativ einfach, und die Form erfordert eine Ausbringung von 1+1 Kavitäten pro Formzyklus.

Designmerkmale

1. Teilungs- und Entformungsrichtung
Die Struktur dieses zweifarbigen Produkts ist einfach, und die Teilungsfläche ist ebenfalls unkompliziert. Sie kann durch eine Ebene gebildet werden, die entlang der Linie der größten Außenform des Produkts gestreckt wird.

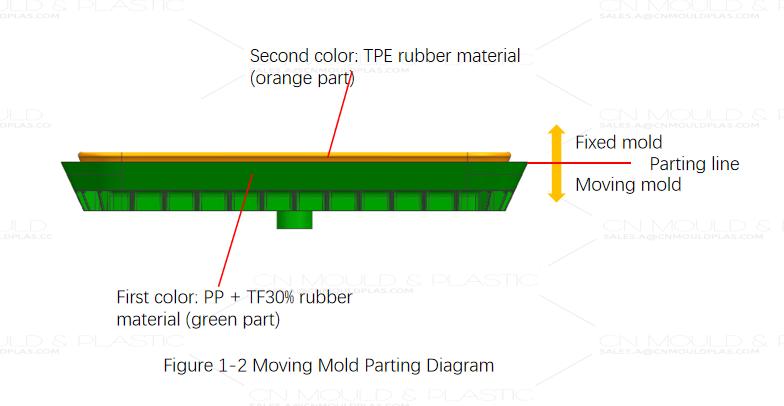

Dieses Produkt entspricht vollständig den Grundprinzipien der einfachen zweifarbigen Werkzeugdesigns: Die Formen der Produkte in der feststehenden Form (Stempel) können unterschiedlich sein, während die Formen in der beweglichen Form (Matrize) vollständig identisch sind. Der zweite TPE-Kunststoff kann vollständig in der feststehenden Form geformt werden. Daher müssen die Teilungen zwischen der feststehenden Form und der beweglichen Form des Werkzeugs wie in Abbildung 1-2 gezeigt festgelegt werden.

2. Einstellung der Angüsse

Dieses Werkzeug wird für die Produktion auf einer L-förmigen Zwei-Farben-Spritzgussmaschine verwendet. Die beiden Spritzdüsen der Spritzgussmaschine stehen senkrecht zueinander: die Hauptspritz Düse befindet sich an der normalen Position der Spritzgussmaschine, und die Nebenspritz Düse befindet sich an der Position gegenüber dem Bediener. In der Regel ist die Spritzmenge der Nebenspritz Düse relativ klein.

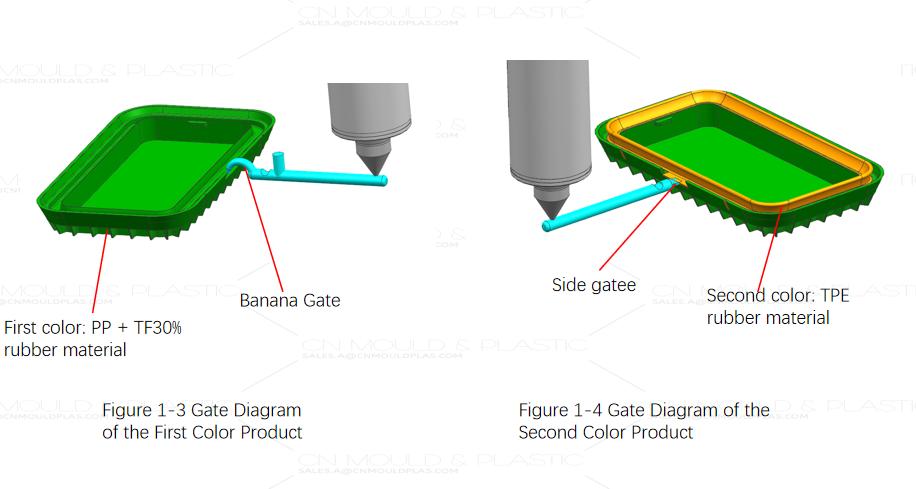

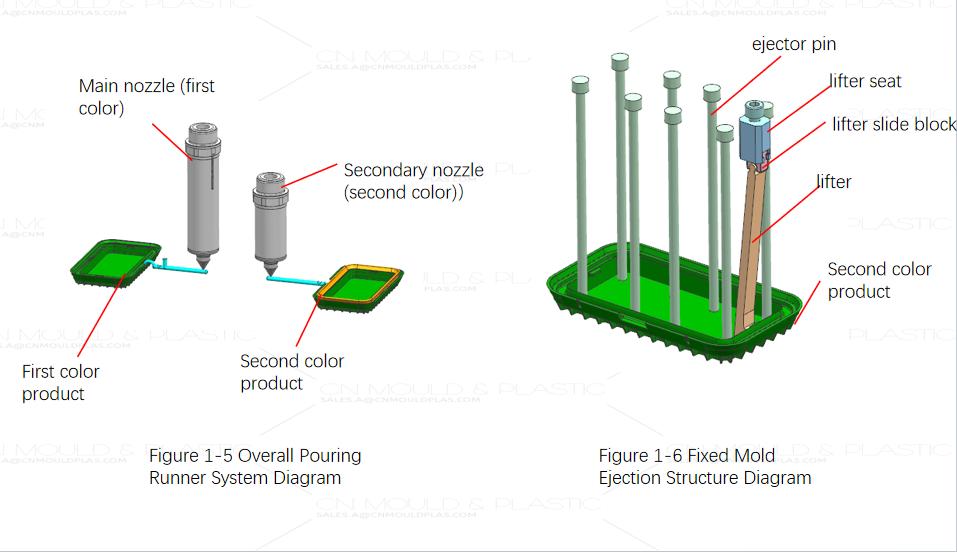

Gemäß den Anforderungen an das Produktaussehen wird für den ersten Farbharz (harter Kunststoff PP + TF30%) eine Heißkanal - zu - Hornform - Einspritzform verwendet, und für den zweiten Farbharz (weicher Kunststoff TPE) eine Heißkanal - zu - Seitenangussform. Abbildungen 1 - 3 bis 1 - 5 zeigen die Einspritzsysteme.

Nachdem der Einspritzpunkt des Produkts bestimmt wurde, analysieren wir als Nächstes die Details der Konstruktion. Dieses Produkt entspricht vollständig den Grundprinzipien der einfachen Zwei-Farben-Werkzeugkonstruktion: die Kavitäten der Festform können unterschiedlich sein, während die Kavitäten der Bewegungsform vollständig identisch sind.

Allerdings weist das Produkt der ersten Farbe einen tiefen Rippenbereich auf, der 25 mm tief und an der Basis 1,3 mm breit ist. Dies würde dazu führen, dass das Produkt bei der ersten Formöffnung in der Kavität der Festform haften bleibt, was die Spritzgussformung der zweiten Farbe unmöglich macht.

Um zu verhindern, dass das Produkt der ersten Farbe in der Kavität der Festform haften bleibt, kann an der tiefen Rippenposition der Festform ein gerader Ausstoßer für das Ausstoßen des Produkts konzipiert werden. Gleichzeitig weist das Produkt der ersten Farbe an der Festform eine quadratische Lochverriegelung auf, so dass an der Festform ein schräger Ausstoßer für das Ausstoßen des Produkts konzipiert werden muss, um sicherzustellen, dass das Produkt der ersten Farbe auf der Seite der Bewegungsform verbleibt. Abbildung 1 - 6 zeigt die Konstruktion des Ausstoßsystems auf der Seite der Festform.

3. Ausstoß des Produkts

Aus der obigen Analyse geht hervor, dass das zweifarbige Produkt die Eigenschaft hat, dass das Produkt der ersten Farbe in der Kavität der festen Form haften bleibt. Daher muss eine Ausstoßstruktur an der entsprechenden Stelle der festen Form für die erste Farbe ausgelegt werden. Aus diesem Grund zeichnet sich dieses zweifarbige Formwerkzeug dadurch aus, dass sowohl auf der Seite der festen Form als auch auf der Seite der beweglichen Form Ausstoßstrukturen ausgelegt sind.

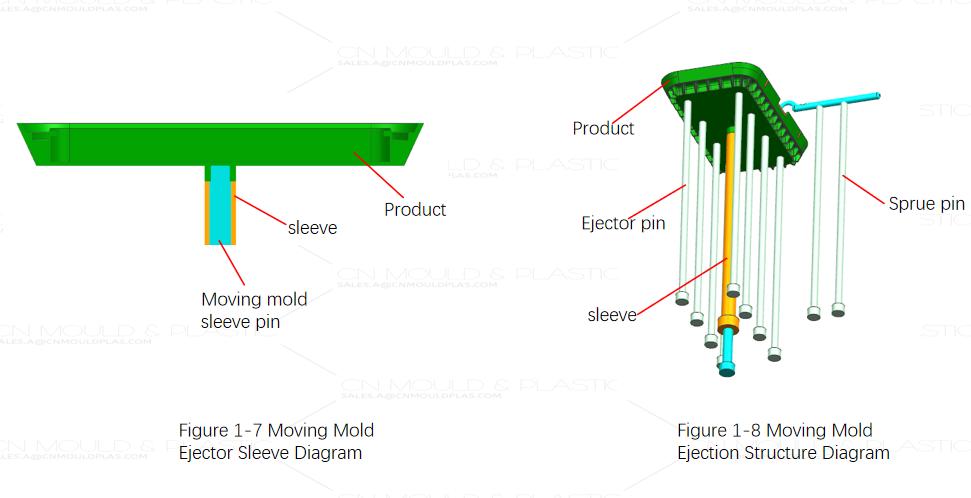

Der Ausstoß der festen Form des Produkts wurde bereits zuvor beschrieben. Da das endgültige Produkt auf der Seite der beweglichen Form verbleiben und dort ausgestoßen werden muss, können gemäß den Eigenschaften des Produkts Ausstoßrohre und Ausstoßstifte an den Löchern an den vier Ecken des Produkts zur endgültigen Ausstoßung des Produkts verwendet werden, wie in Abbildung 1-7 und Abbildung 1-8 gezeigt.

Nach der Spritzgussformung des ersten Farbmaterials (PP + 30% TF), wird das Werkzeug zum ersten Mal geöffnet. Anschließend dreht das bewegliche Werkzeugtisch das bewegliche Werkzeug um 180°, woraufhin das Werkzeug zum zweiten Mal geschlossen wird. Daraufhin führt die Neben-Spritzdüse auf der Gegenseite des Bedieners die Spritzgussformung des zweiten Farbmaterials (weiches TPE) durch. Nach Abschluss dieser Stufe erfolgt das zweite Öffnen des Werkzeugs, und das endgültige Produkt wird mithilfe von Ausstoßrohren und Ausstoßstiften ausgestoßen.

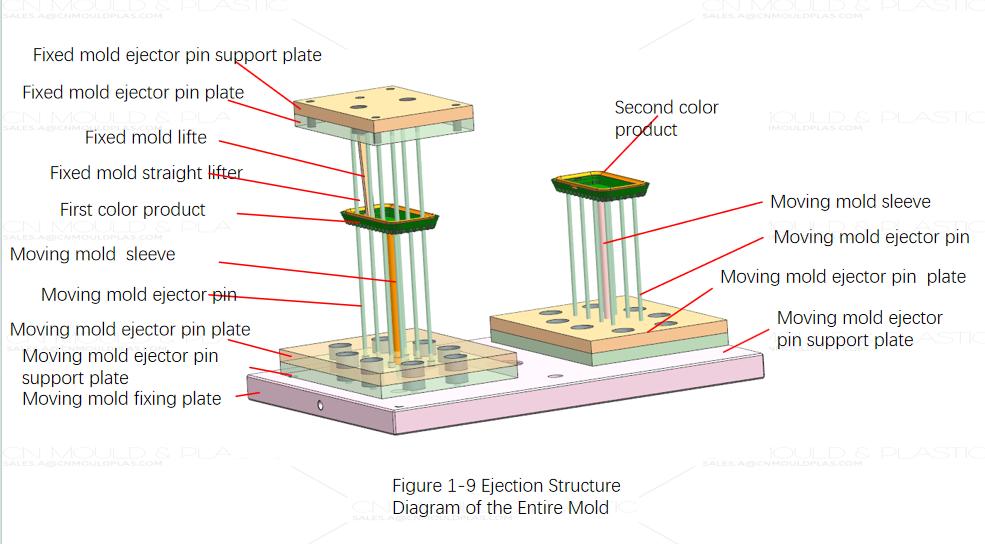

In diesem Zwei-Farben-Werkzeug muss der feste Werkzeugteil nur an der Position des ersten Farbprodukts eine Ausstoßstruktur aufweisen, während der bewegliche Werkzeugteil an den Positionen sowohl des ersten als auch des zweiten Farbprodukts über Ausstoßstrukturen verfügt, wie in Abbildung 1-9 gezeigt.
