Einfache Zweifarbenform

1.1 Produktbeschreibung

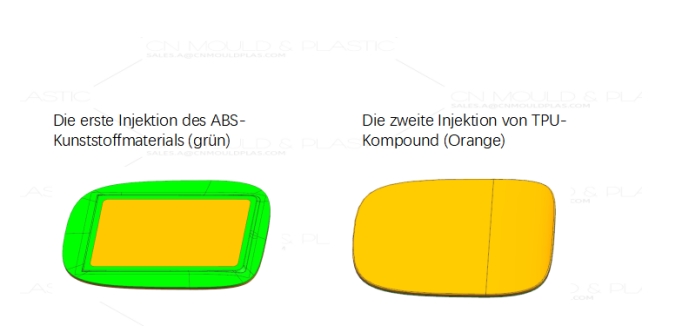

Abbildung 1 - 1 zeigt die Zweifarbenproduktzeichnung eines Bodenabdeckteils. Seine Außenmaße betragen φ48mm x 13,3mm. Der grüne Teil besteht aus ABS - Material der ersten Farbe (harter Kunststoff), und der orangene Teil aus TPU - Material der zweiten Farbe (weicher Kunststoff). Dieses Teil weist eine relativ einfache Struktur und eine kleine Größe auf und gehört zu den grundlegendsten und einfachsten Zweifarbenprodukten. Die Form soll pro Form 2 + 2 Kavitäten produzieren.

[A zweifarbenes Produktbild eines Bodenabdeckungsteils] (Abbildung 1 - 1)

1.2.1 Trenn- und Auswerferrichtung

Im frühen Stadium des Formenentwurfs ist zunächst die Auswerferrichtung des Kunststoffprodukts zu analysieren und die Trennlinie festzulegen. Aufgrund der einfachen Struktur dieses Produkts lässt sich die Trennlinie leicht als die maximale Außenkonturlinie des Produkts bestimmen, wie in Abbildung 1-2 gezeigt. Der Zweifarben-Teil des Produkts kann vollständig in der Fixformhöhle geformt werden.

Dieses Produkt entspricht vollständig dem Grundprinzip des einfachen Zweifarbenformenentwurfs: Die Produktformen in der feststehenden Form weichen voneinander ab, während die Produktformen in der beweglichen Form völlig identisch sind. (Hinweis: Das obengenannte Grundprinzip des einfachen Zweifarbenformenentwurfs ist gemäß herkömmlichen einfachen Zweifarbenprodukten definiert, d. h. die Kernstücke der einfarbigen und zweifarbigen Produkte in der beweglichen Form sind identisch, während die Formteile in der feststehenden Form unterschiedlich sind.)

1.2.2 Angussgestaltung

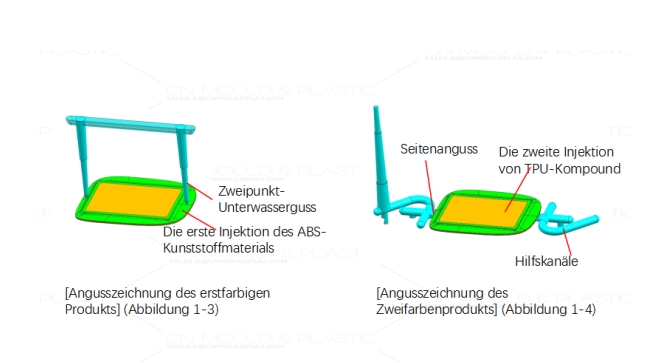

Der Schlüsselschritt im Design dieser Zweifarbenform liegt in der Positionierung und Gestaltung des Angusses für den zweiten Weichkunststoff. Gemäß den Erscheinungsanforderungen des Produkts und unter Berücksichtigung der Produktionskosten wird für das erste Material (ABS) ein feiner Stiftanguss verwendet, der von beiden Seiten des Produkts einfüllt (siehe Abbildung 1-3). Da der zweite Kunststoff (TPU-Weichkunststoff) die äußere Oberfläche des Produkts bildet, kommt für diesen ein Seitenanguss zur Anwendung, um die ästhetischen Ansprüche zu erfüllen. Die Angussspuren befinden sich in nicht sichtbaren Bereichen des Produkts, und auf der gegenüberliegenden Seite werden Hilfskanäle angeordnet, um das anschließende Entformen zu erleichtern (siehe Abbildung 1-4).

1.2.3 Produktentformung

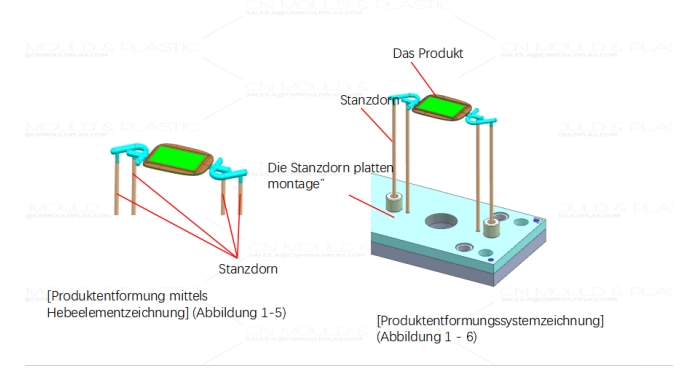

Da das Produkt relativ einfach ist, werden auf der beweglichen Formseite Hilfskanäle auf beiden Seiten des Weichkunststoffs zur Entformung eingesetzt. Die Entnahme erfolgt mittels runder Stößel, die eine direkte Formentformung ermöglichen (siehe Abbildung 1-5). Nach dem Spritzgießen des erstfarbigen Hartkunststoffs (ABS) dreht sich die Hinterform um 180°, um anschließend das zweitfarbige Weichkunststoff-TPU zu spritzen. Anschließend drücken die Stößel die Hilfskanäle gemeinsam mit dem Produkt aus der Form (siehe Abbildung 1-6).
